基本情況描述地理位置：上海某房地產休閑室

視聽室空間信息：7.0×8.5×3.3m

周邊布局概括性描述：獨立視聽室，房地產公司

構建過程，聲學和光學處理以及特別設計這是一個面積不算小的獨立影音空間，不過有一整面墻是大型的落地玻璃，外面有著非常漂亮的景色，業主當然想要保留這漂亮的景色！同時，客戶也希望這樣的空間可以盡量顯得干凈，不要有過多的設備占用這個娛樂空間。所以圍繞著這樣的訴求，對這個私人影院進行了規劃設計。在裝修風格上，以高端、雅致為主。由于不是專業的視聽室，因此在聲學材料方面只使用了定制的聲學模塊。

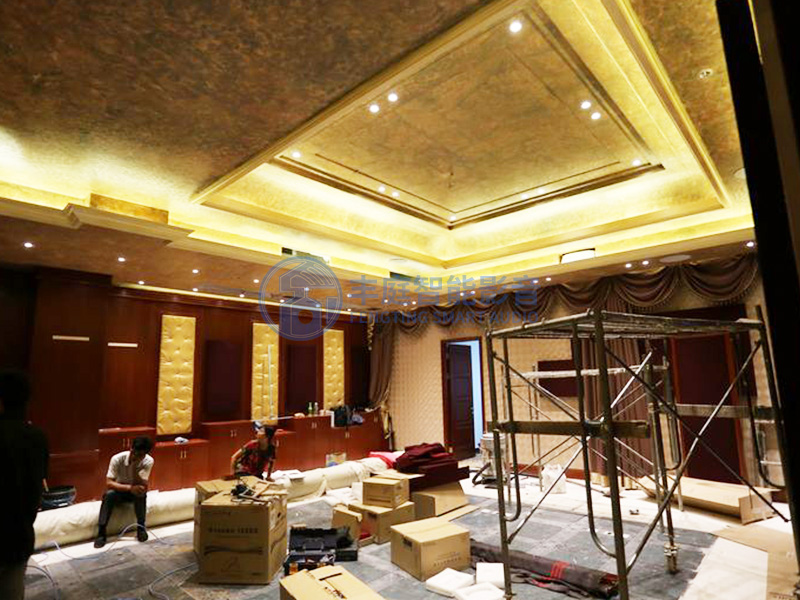

為了使整體看上去更加和諧美觀，燈光的烘托設計必不可少。由于整體色調為暖色系，因此好的燈光設計會給整個視聽室帶來意想不到的驚喜。

暖色光的燈帶加上聯排的射燈，兩種不同的燈光相互配合，使整個環境看上去更加融洽，而整個大環境看上去更加富麗堂皇。

系統調試和設計心得由于這個視聽空間左側面全部是玻璃，只能用落地遮陽簾來封閉，而右側面又是通道空間，所以左右側環繞揚聲器無法選用掛壁樣式的或者入墻樣式的。如果用幾個環繞支架支撐幾個環繞音箱放在兩側，又破壞了業主希望整個環境盡量少被設備占據的要求，實際上也確實如此，如果豎立幾個落地喇叭或者支架支撐的書架喇叭作為環繞，在這個空間確實不好看也容易被碰倒，所以選擇了吸入天花的方式。

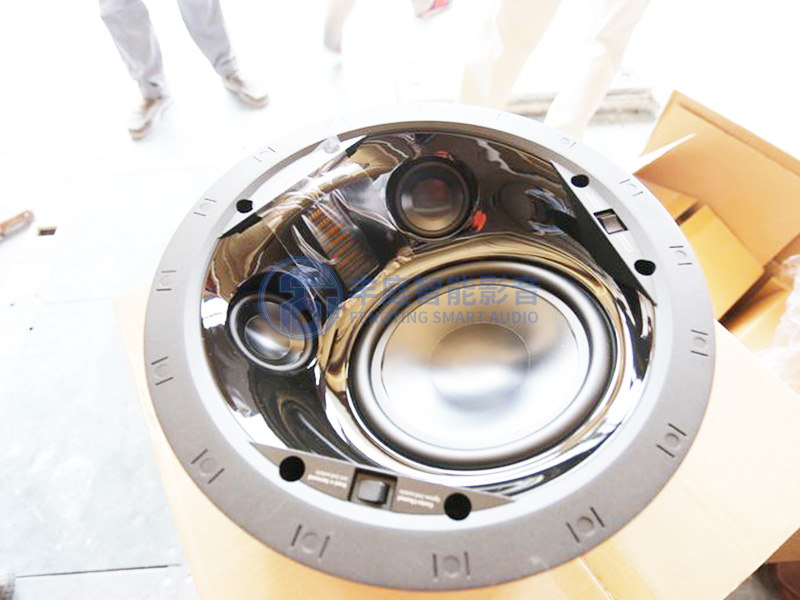

　　但是吸入天花的揚聲器品質都比較一般，同時都是直射型，這樣聲音就會全部直接射向地面，而不能斜射到視聽位置，所以選用了MartinLogan的Vanquish（征服）揚聲器來擔當吸頂環繞的任務。原因之一是MartinLogan的Vanquish（征服）在設計上完全是按照Hi-Fi的理念，三分頻四單元的大型吸頂揚聲器，音質和做工都好，低音單元更是達到8英寸，即便是8米高的空間也能夠擁有足夠的聲壓保證。原因之二是Vanquish（征服）的單元內置是有斜射角度的，也就是只要安裝得當，聲音會以斜下方的角度射向聽音位置，而不是直射地面。同時這款揚聲器可以在安裝前設置為中置或者左右喇叭，還可以***為左還是右環繞揚聲器，這在一般的吸頂揚聲器中不可能有的，只有這款完全以音質為考量設計的吸頂揚聲器才會有那么豐富的調整空間，而這款產品用在這個環境中，可以說真的是恰到好處。

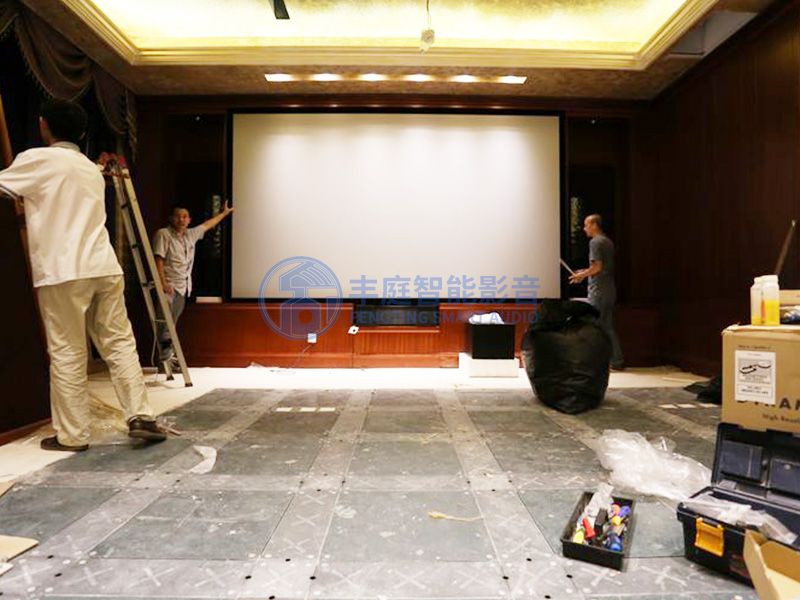

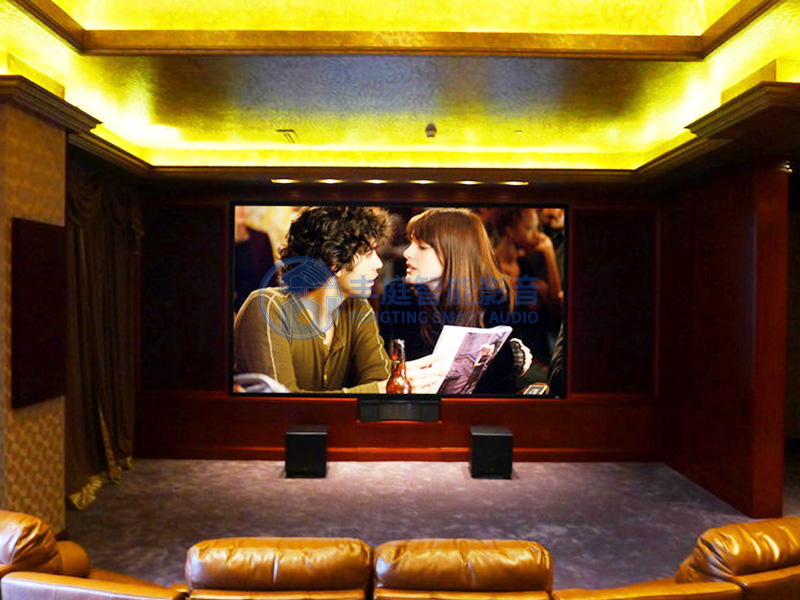

既然環繞用了MartinLogan的揚聲器，那前置揚聲器也當然希望能用同一品牌的制品，MartinLogan知名的便是其世界上靜電揚聲器技術，然而傳統的靜電揚聲器都是外置落地式的，這并不符合設計成無太多外置喇叭的整體要求，幸好設計師知道MartinLogan在不久前剛剛推出了一款超薄掛壁型靜電揚聲器EFX，而且由于靜電揚聲器的特殊原理，所以一般也不建議使用透聲幕布。為了在前墻安裝2只EFX作為主音箱和一只靜電中置揚聲器Stage X（舞臺），特意在計算了所有揚聲器尺寸和120英寸幕布尺寸后，定制了前墻面的安裝柜子，可以剛好安裝2只EFX，緊緊地靠著投影屏幕，而且幾乎和投影幕在同一平面內。而中置揚聲器Stage X（舞臺）的深度較EFX還要來得厚，所以柜子在容納StageX處要留有更多的深度。

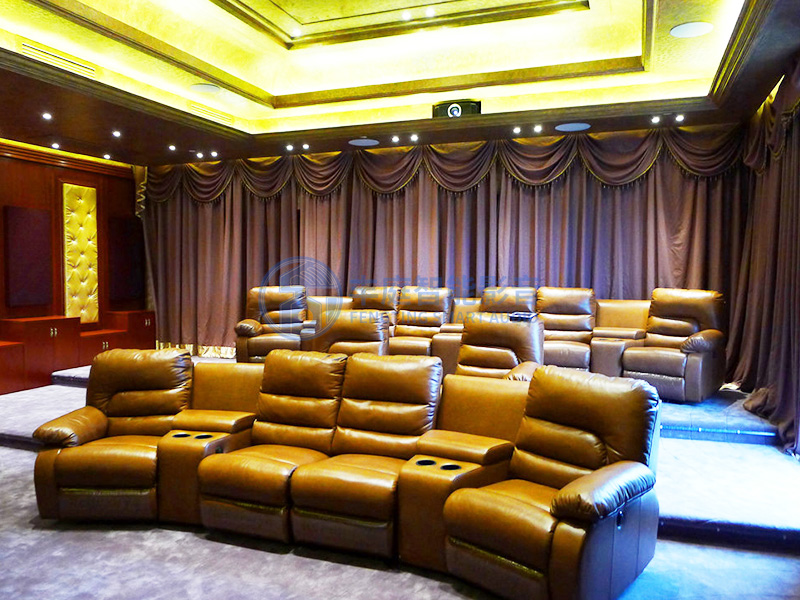

房間的原始層高高度良好，在吊頂深度足夠的前提下，為了手繪油畫裝飾頂面的美觀以及整體協調性，投影機選擇了隱藏式安裝。為了得到良好的亮度反饋和實際觀感，選擇了大尺寸熒幕配合高增益幕料。而在保證觀看距離的前提下，前方三個音箱選擇了隱藏式安裝，保證前墻裝飾面的整齊美觀。

　　投影幕的安裝需要恰到好處的安裝柜體，相對應地投影機的安裝也非常講究。設計師為投影機特別安排了一個容納口，根據預先定好的JVC XC988投影機的尺寸而專門開了一個可以容納投影機的容納口，這樣安裝的好處是程度上隱蔽了投影機，同時背面的連接線也不會被看到，所以整體環境會異常的漂亮整潔。可能有些人會問散熱會不會有問題，其實這些問題有經驗的設計者早就想過，一方面這臺投影機是前出風散熱，所以問題不大，再者JVCXC988是同類機器里散熱量很小的一款。其實不要小看這個小小的細節，這并不僅僅是在吊頂中開一個孔那么簡單，從前期的整體吊頂設計上就已經在考慮相關的問題了，比如吊頂下吊的高度一定要足夠容納投影機的厚度，而且在放置投影機的位置在施工時就不能正好有龍骨豎立在要開空的位置，容納投影機的內空間也不能有其他龍骨阻礙放置投影機，所以定制安裝的工程需要時刻與施工方溝通，有時候光出圖，施工方還是不能明白，需要更加詳細的現場管理。

　　其他的問題，比如設備柜是放在隔壁專門的設備間里，可以通過簡單的中控系統來控制播放和燈光，在房間處理上定制了不同厚度的吸音軟包來對房間的頻率響應進行有效的優化，同時也降低了混響系數，使得整體效果很好。

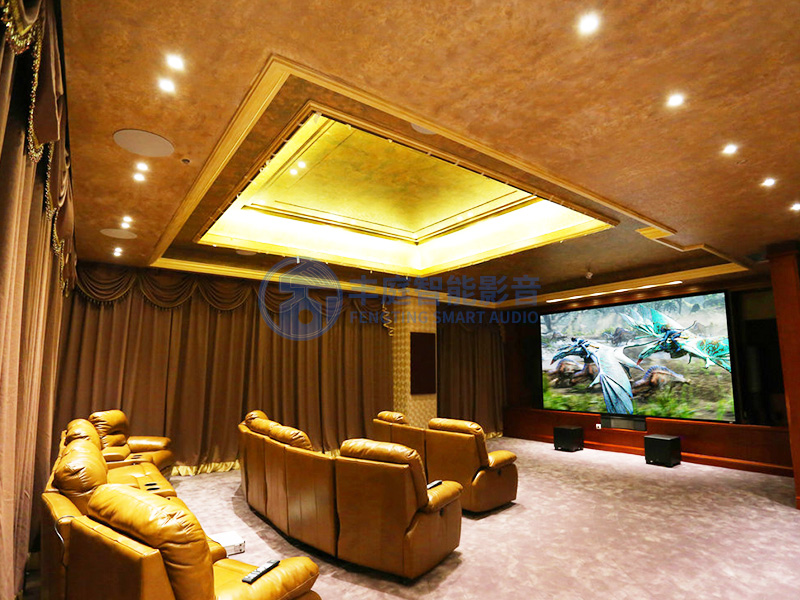

　　整體風格和效果這是一個面積不算小的獨立影音空間，有一整面墻是大型的落地玻璃，外面有著非常漂亮的景色，業主想保留這漂亮的景色，同時希望空間可以盡量簡潔，不要有過多的設備出現在這個娛樂空間。所有這些要求，經過我們的精心設計，都得以一一實現，對影院效果也十分滿意。

　　本案所用器材列表

　　信號源設備：OPPO BDP-103

　　視頻設備：

　　JVC DLA-XC988投影機

　　Elitescreens PVR180DH1投影幕

　　音響設備：

　　Ma r t i n l o g a n E F X×2、Va n q u i s h×4

　　S t a g e -X、D y a nmo1500X×2

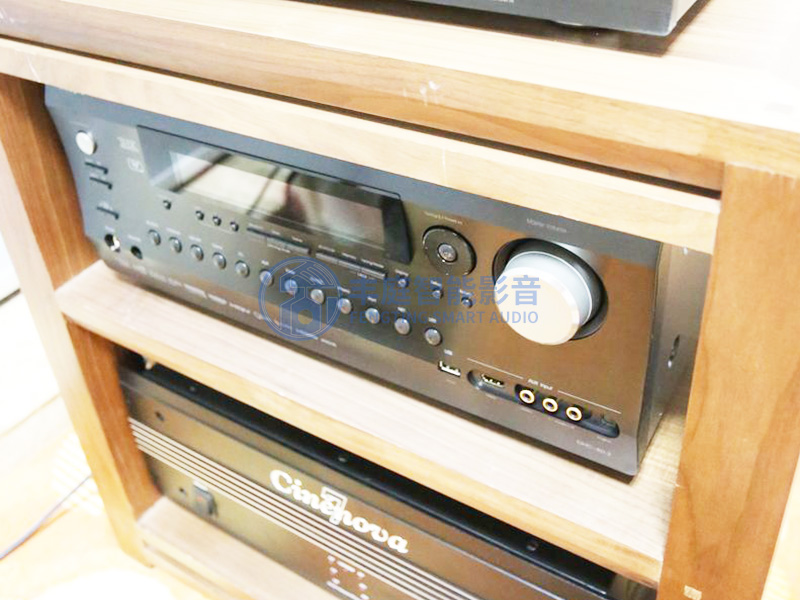

　　Integra DHC-80.3 前級放大器

　　EarthquakeSoundCinenova7 后級放大器

　　智能系統：

　　Control4智能中控

　　智能燈控

　　其它設備 iPad
